Una macchina da taglio laser CNC è uno strumento di alta precisione ampiamente utilizzato in vari settori per il taglio di diversi materiali come metalli, plastica e legno. Uno dei componenti cruciali di una macchina da taglio laser CNC è il suo sistema di raffreddamento. In questo blog, in qualità di fornitore diMacchine da taglio laser CNC, approfondirò i dettagli del sistema di raffreddamento di una macchina da taglio laser CNC.
L'importanza di un sistema di raffreddamento in una macchina da taglio laser CNC
Durante il funzionamento di una macchina da taglio laser CNC, viene generata una notevole quantità di calore. La sorgente laser, in particolare, produce una grande quantità di calore quando emette raggi laser ad alta energia per tagliare i materiali. Se questo calore non viene dissipato in modo efficace, può causare diversi problemi.
Innanzitutto, il calore eccessivo può causare stress termico sui componenti della macchina per il taglio laser. Questa sollecitazione può deformare le parti, influenzando direttamente la precisione di taglio della macchina. Ad esempio, la lente della testa laser potrebbe espandersi a causa del calore, provocando lo spostamento del fuoco del raggio laser, con conseguenti operazioni di taglio non uniformi o addirittura fallite.
In secondo luogo, le alte temperature possono ridurre la durata dei componenti. Molti componenti elettronici e ottici di una macchina da taglio laser CNC sono sensibili al calore. L'esposizione prolungata alle alte temperature può accelerare il processo di invecchiamento di questi componenti, portando a frequenti guasti e maggiori costi di manutenzione.
Pertanto, un sistema di raffreddamento affidabile è essenziale per mantenere le prestazioni, la precisione e la longevità di una macchina da taglio laser CNC.
Tipi di sistemi di raffreddamento nelle macchine da taglio laser CNC
Sistema di raffreddamento ad acqua
Il sistema di raffreddamento ad acqua è il metodo di raffreddamento più comunemente utilizzato nelle macchine da taglio laser CNC. Funziona in base al principio del trasferimento di calore. L'acqua ha un'elevata capacità termica specifica, il che significa che può assorbire una grande quantità di calore con un aumento di temperatura relativamente piccolo.
Componenti di un sistema di raffreddamento ad acqua
- refrigeratore d'acqua: Il refrigeratore d'acqua è il cuore del sistema di raffreddamento ad acqua. Raffredda l'acqua a una temperatura adeguata. All'interno del refrigeratore è presente un ciclo frigorifero composto da compressore, condensatore, valvola di espansione ed evaporatore. Il compressore comprime il gas refrigerante, aumentandone la temperatura e la pressione. Il gas ad alta pressione passa quindi attraverso il condensatore, dove cede calore all'ambiente circostante e si condensa in un liquido. Il refrigerante liquido passa quindi attraverso la valvola di espansione, dove la sua pressione diminuisce, ed evapora nell'evaporatore, assorbendo calore dall'acqua che scorre attraverso l'evaporatore.
- Pompa dell'acqua: La pompa dell'acqua è responsabile della circolazione dell'acqua nel sistema. Pompa l'acqua raffreddata dal refrigeratore d'acqua alle parti della macchina da taglio laser che necessitano di raffreddamento, come la sorgente laser e la testa laser. Dopo che l'acqua ha assorbito il calore da queste parti, ritorna al refrigeratore d'acqua per il raffreddamento.
- Tubi di raffreddamento: I tubi di raffreddamento collegano il refrigeratore d'acqua, la pompa dell'acqua e i componenti da raffreddare. Di solito sono realizzati con materiali con buone proprietà di conduzione del calore, come rame o acciaio inossidabile, per garantire un efficiente trasferimento di calore.
Vantaggi del sistema di raffreddamento ad acqua
- Elevata efficienza di raffreddamento: Come accennato in precedenza, l'acqua ha un'elevata capacità termica specifica, che le consente di assorbire rapidamente una grande quantità di calore. Ciò rende il sistema di raffreddamento ad acqua molto efficace nel dissipare il calore generato dalla macchina da taglio laser.
- Prestazioni stabili: Il sistema di raffreddamento ad acqua può mantenere una temperatura di raffreddamento relativamente stabile, il che è vantaggioso per il funzionamento stabile della macchina da taglio laser. Può garantire che i componenti funzionino sempre entro un intervallo di temperatura adeguato, riducendo l'impatto delle fluttuazioni di temperatura sulla qualità del taglio.
Sistema di raffreddamento ad aria
Sebbene meno comuni dei sistemi di raffreddamento ad acqua nelle macchine da taglio laser CNC ad alta potenza, i sistemi di raffreddamento ad aria sono ancora utilizzati in alcune macchine da taglio laser a bassa potenza o su piccola scala.
Come funziona un sistema di raffreddamento ad aria
Un sistema di raffreddamento ad aria utilizza ventole per soffiare aria sui componenti che necessitano di raffreddamento. L'aria in movimento porta via il calore dalle superfici di questi componenti. Alcuni sistemi di raffreddamento ad aria possono anche utilizzare dissipatori di calore, realizzati con materiali ad elevata conduttività termica, come l'alluminio. I dissipatori di calore aumentano la superficie dei componenti, consentendo di trasferire più calore all'aria.
Vantaggi e svantaggi del sistema di raffreddamento ad aria
- Vantaggi: I sistemi di raffreddamento ad aria sono relativamente semplici ed economici. Non richiedono un complesso sistema di circolazione dell'acqua, il che riduce i costi di installazione e manutenzione. Sono inoltre più adatti per applicazioni in cui l'acqua non è facilmente disponibile o dove esistono rigide restrizioni sull'utilizzo dell'acqua.
- Svantaggi: L'efficienza di raffreddamento dei sistemi di raffreddamento ad aria è generalmente inferiore a quella dei sistemi di raffreddamento ad acqua. L'aria ha una capacità termica specifica inferiore rispetto all'acqua, quindi può assorbire meno calore per unità di volume. Ciò rende i sistemi di raffreddamento ad aria meno efficaci nel raffreddamento delle macchine da taglio laser ad alta potenza, dove è necessario dissipare una grande quantità di calore.
Manutenzione del sistema di raffreddamento
Una corretta manutenzione del sistema di raffreddamento è fondamentale per il suo funzionamento efficace e le prestazioni complessive della macchina da taglio laser CNC.
Per il sistema di raffreddamento ad acqua
- Controllare regolarmente il livello dell'acqua: Il livello dell'acqua nel refrigeratore d'acqua deve essere controllato regolarmente. Se il livello dell'acqua è troppo basso, la pompa dell'acqua potrebbe funzionare a secco, danneggiandola. Se il livello dell'acqua è troppo alto, potrebbe traboccare durante il funzionamento del sistema.
- Pulire il refrigeratore d'acqua e i tubi di raffreddamento: Con il passare del tempo, impurità e incrostazioni potrebbero accumularsi nel refrigeratore d'acqua e nei tubi di raffreddamento. Questi depositi possono ridurre l’efficienza del trasferimento di calore del sistema. Pertanto, il refrigeratore d'acqua e i tubi di raffreddamento devono essere puliti regolarmente per rimuovere queste impurità.
- Sostituire l'acqua regolarmente: L'acqua nel sistema di raffreddamento deve essere sostituita periodicamente per prevenire la crescita di batteri e alghe, che possono anche influenzare le prestazioni del sistema.
Per il sistema di raffreddamento ad aria
- Pulisci le ventole e i dissipatori di calore: Polvere e detriti possono accumularsi sulle ventole e sui dissipatori di calore, riducendone l'efficienza di raffreddamento. Le ventole e i dissipatori di calore devono essere puliti regolarmente utilizzando aria compressa o una spazzola morbida.
- Controllare il funzionamento della ventola: I ventilatori devono essere controllati regolarmente per assicurarsi che funzionino correttamente. Se una ventola non funziona correttamente, deve essere sostituita immediatamente.
Conclusione

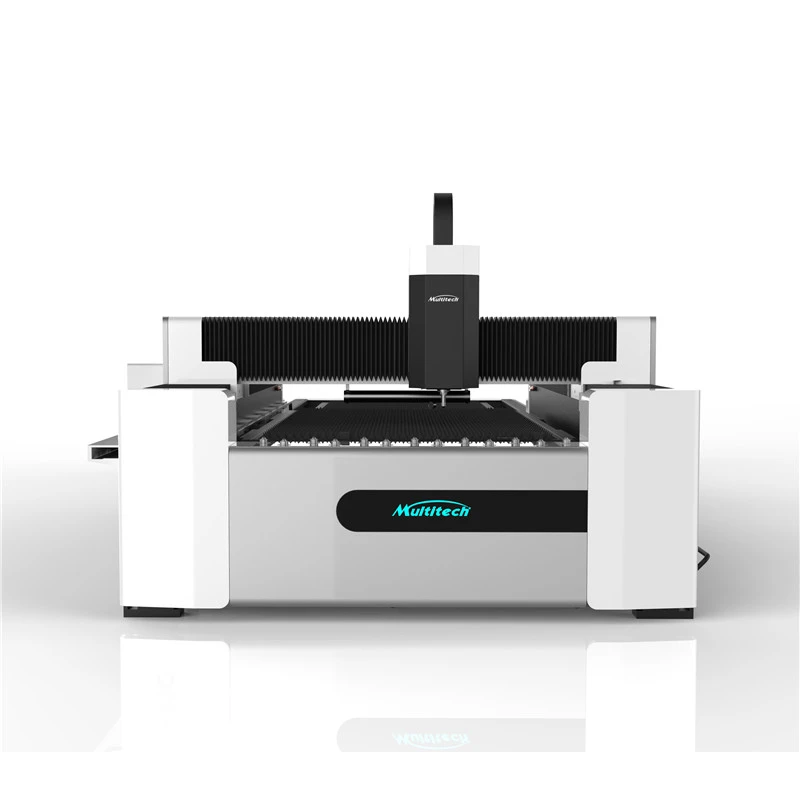

In conclusione, il sistema di raffreddamento è una parte indispensabile di una macchina da taglio laser CNC. Che si tratti di un sistema di raffreddamento ad acqua o di un sistema di raffreddamento ad aria, ognuno ha le proprie caratteristiche e scenari applicativi. In qualità di fornitore diMacchine da taglio laser CNC, comprendiamo l'importanza di un sistema di raffreddamento affidabile per le prestazioni e la longevità della macchina. Offriamo una varietà di macchine da taglio laser CNC di alta qualità, come laTaglierina laser a fibra IPGe ilMacchina da taglio laser in acciaio al carbonio, tutte dotate di efficienti sistemi di raffreddamento.
Se sei interessato ai nostri prodotti o hai domande sul sistema di raffreddamento delle macchine da taglio laser CNC, non esitare a contattarci per ulteriori discussioni e trattative per l'approvvigionamento. Ci impegniamo a fornirti le migliori soluzioni e prodotti di alta qualità.
